컴퓨터 네트워크

컴퓨터 네트워크를 배운다는 것은 곧 인터넷에서 사용되는 TCP/IP 기술을 배운다는 것과 같다. 과거에는 다양한 네트워크 기술이 각각 독립적으로 존재했었지만, 오늘날에는 TCP/IP를 중심으로 통합되고 표준화되었다. 그래서 가정이나 기업에서 사용하는 로컬 컴퓨터 네트워크를 인터넷에 연결하는데 더이상 큰 어려움이 없다. 만약 네트워크 관련 기술이 새롭게 개달된다고하더라고 TCP/IP를 중심으로 통합되므로 신기술의 도입과 적용이 이전보다 빨라질 것이다. 또한 인터넷이 기존의 통신망을 대체함으로써 지구 반대편에 있는 사람들과 실시간으로 전화해도 과도한 통화료를 걱정하지 않아도 된다. 이 모든 혜택이 바로 인터넷과 TCP/IP가 있기에 가능한 일이다.

  • 인터넷: 전 세계에 걸쳐 파일 전송 등의 데이터 통신 서비스를 받을 수 있는 컴퓨터 네트워크 시스템
  • TCP/IP: 인터넷에서 컴퓨터들이 서로 정보를 주고 받는데 쓰이는 프로토콜의 집합
  • OSI 7 계층 대신 실질적으로 쓰이는 프로토콜

컴퓨터 네트워크 안에서 다양한 프로그램과 데이터, 그리고 통신 장비가 한데 어우려져 동작하고 있다. 이러한 동작들은 각각의 역할에 따라 크게 애플리케이션 계층, 트랜스포트 계층, 인터넷 계층, 네트워크 인터페이스 계층의 4개의 계층이 분류되고 , 위아래로 인접한 계층끼리 정보를 주고 받으면서 네트워크 통신을 한다.

Network Access Layer, Internet Layer, Transport Layer, Application Layer로 이루어진다.

컴퓨터 네트워크는 여러 대의 컴퓨터를 서로 연결하여 서로 데이터를 주고 받을 수 있도록 망이 사전에 구축된 것을 말한다. 연결되는 컴퓨터의 대수가 많아질수록 네트워크의 규모는 커지고, 규모가 커진만큼 더 다양한 정보를 교환하거나 통신방식을 사용할 수 있다.

가정이나 사무실처럼 실내에서 비교적 근거리에 위차한 컴퓨터들이 연결된 것을 LAN(Local Area Network)라고 하고, 집 밖이나 회사 건물 밖처럼 비교적 먼 거리에 위치한 컴퓨터들과 연결된 것을 WAN(Wide Area Network)라고 한다.

인터넷

여러 네트워크 중에서도 가장 규모가 큰 네트워크가 인터넷이다.

가정이나 기업들의 네트워크가 인터넷에 연결되면 서로 다른 네트워크에 속해 있더라도 인터넷을 통해 자유롭게 데이터를 주고 받을 수 있다. 여러 네트워크 중에서도 휴대 전화나 스마트폰을 연결하기 위해 무선 기술을 활용한 것을 무선 네트워크 혹은 모바일 네트워크라고 부른다.

인터넷의 역사

1969년 12월에 미국 국방부의 ARPA(Advanced Research Projects Agency, 첨단연구계획국)에서는 군사 목적으로 컴퓨터 네 대를 연결했는데 이것이 인터넷의 시작이다.

컴퓨터 네 대는 스탠포드 연구소, 캘리포니아대학 로스엔젤레스캠퍼스(UCLA), 캘리포니아 대학 샌타바버라캠퍼스(UCSB), 유타대학에 설치되었다. 이를 ARPA 네트워라고 했는데 이를 줄여 ARPANET(알파넷)이라고 부른다.

1970년대에는 ARPANET에 참가하지 않았던 미국의 대학이나 연구소에서도 유사한 네트워크가 여러 군데 생겨났고, 1980년대에는 학술 네트워크로 확대되었고, 1990년경에는 미국 전역의 네트워크가 상호 연결되었다. 그 후 상용 서비스 업체가 생겨나면서 민간에서도 인터넷을 사용할 수 있게 되었다.

서버와 클라이언트

네트워크에 연결된 컴퓨터들 중 서비스를 제공하는 쪽을 **서버(server)**라고 부르고, 그 서비스를 받는 쪽을 **클라이언트(client)**라고 부른다.

서버와 클라이언트의 역할은 하드웨어의 성능으로 구분하는 것이 아니라 어떤 역할을 하는 프로그램을 설치하느냐에 따라 결정된다.

피어 투 피어(P2P, Peer-to-Peer)

네트워크에 연결된 두 대의 컴퓨터가 클라이언트와 서버의 역할을 동시에 할 수 있어서 서로에게 서비스를 주거나 받을 수 있는 통신 방식을 피어 투 피어(P2P) 방식이라고 한다. 주로 개인 컴퓨터 간의 파일 공유나 인터넷 전화(VoIP, Voice over IP)등에 활용된다.

패킷 교환 방식

컴퓨터 네트워크에서는 이메일이나 파일과 같은 데이터를 **패킷(Packet)**이라는 작은 단위로 분할한 후 주고받는다. 패킷은 자신이 어디로 전달되어야 하는지 알 수 있도록 어드레스(Address) 정보를 가지고 있다.(송신지, 수신지)

회선 교환 방식과 패킷 교환 방식

아날로그 방식의 유선 전화나 3G 방식의 휴대전화는 회선 교환 방식을 사용한다. 회선 교환 방식은 통신하려는 양측을 연결하기 위해 하나의 통신 경로를 점유한 후 통신하는 방식이라서 기본적으로 일대일 통신만 할 수 있다. 패킷 교환 방식은 주고받을 데이터를 작게 쪼갠 후 다른 데이터의 조각들과 통신 경로를 공유하며 전송하는 방식이라서 여러 상태와 통신할 때 효과적이다.

컴퓨터 네트워크와 계층 모델

컴퓨터 네트워크에서는 다양한 통신 장비와 프로그램이 어울려 통신을 가능하게 한다. 이렇게 통신에 참여하는 여러 장비나 프로그램은 각각 맡은 역할이 있는데, 이 역할들을 이해하기 쉽게 분류하고 추상화한 것을 계층 모델이라고 한다.


4계층 중 서비스의 내용을 결정하는 것은 애플리케이션 계층뿐입니다. 나머지 3개 계층은 데이터를 전달하는 통신 기능을 담당합니다.

만약 내가 www.google.com을 웹 브라우저에 입력했다고 해보자. 구글 웹 서버에 HTTP Request를 보내기 위해선, 아래와 같이 각 계층에 필요한 정보를 담은 패킷을 만들어야 한다.

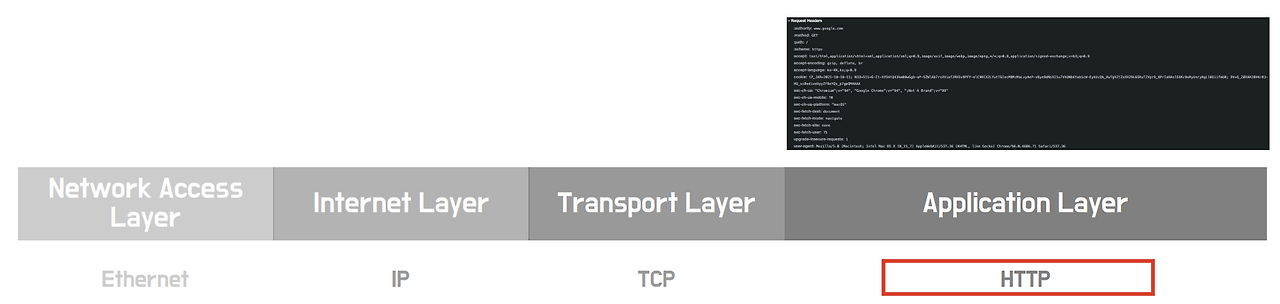

위 예제에서는 각 계층별로 HTTP, TCP, IP, Ethernet 프로토콜을 사용한다고 가정한다. 먼저 패킷의 Application Layer에는 HTTP Request 헤더가 들어간다.


  :authority: www.google.com
  :method: GET
  :path: /
  :scheme: https
  ...
  ...

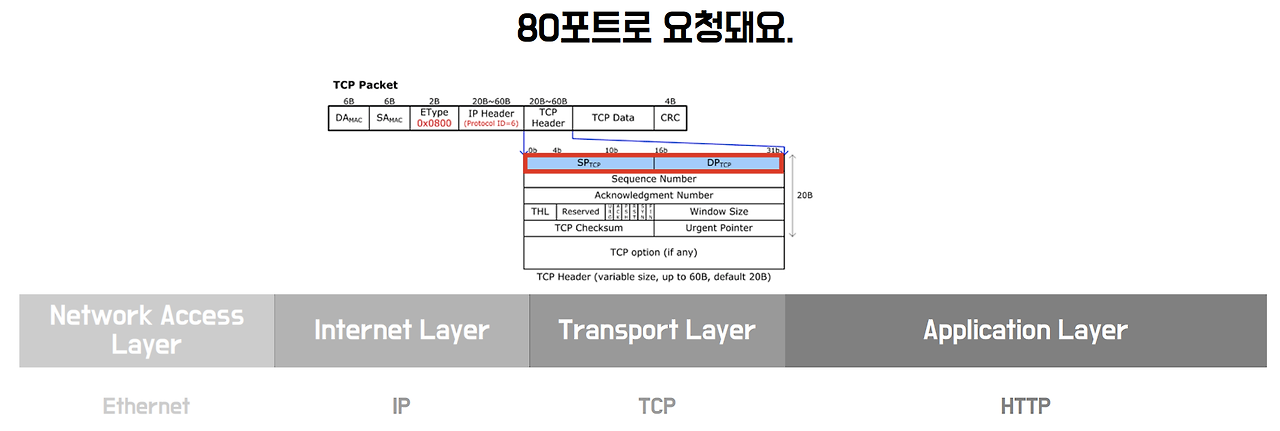

Transport Layer에는 TCP 헤더가 들어간다. TCP 헤더에는 SP(출발지 포트번호)와 DP(목적지 포트번호)가 기록된다. 출발지 포트번호는 내 컴퓨터에서 만든 소켓의 포트번호이므로, 내 컴퓨터는 알고 있으며, 목적지 포트 번호 또한 80으로 알고 있다.

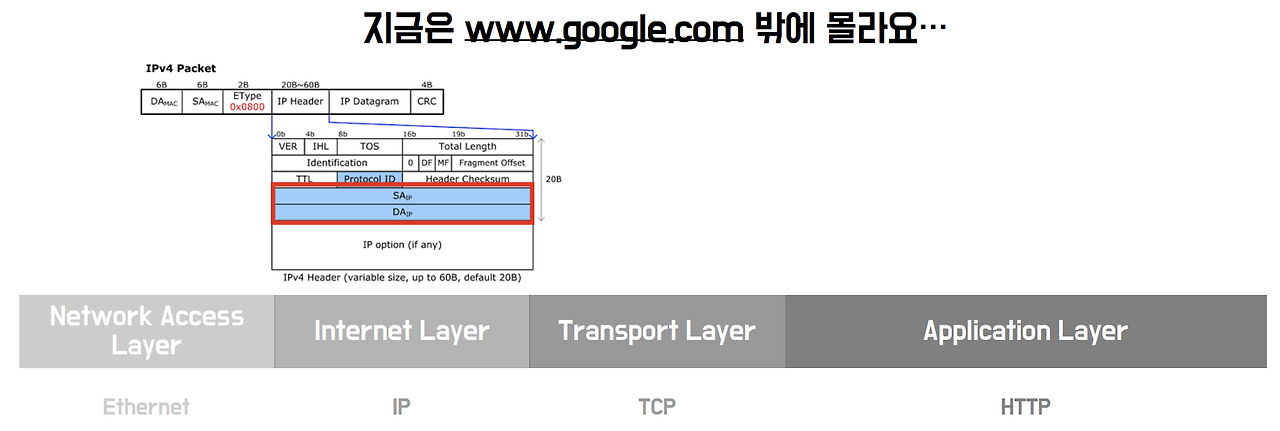

Internet Layer에는 IP 헤더가 들어간다. IP 헤더에서는 SA(출발지 IP 주소)와 DA(목적지 IP 주소)가 들어간다. 현재 www.google.com이라는 도메인 정보만 알고 있기 때문에 나의 시작 IP 주소는 알고 있지만, 목적지 IP 주소는 아직 모른다. 따라서 도메인 정보로 목적지의 IP 주소를 알아내기 위해 도메인 서버에 DNS 쿼리를 보내고, IP 주소를 응답받는다.

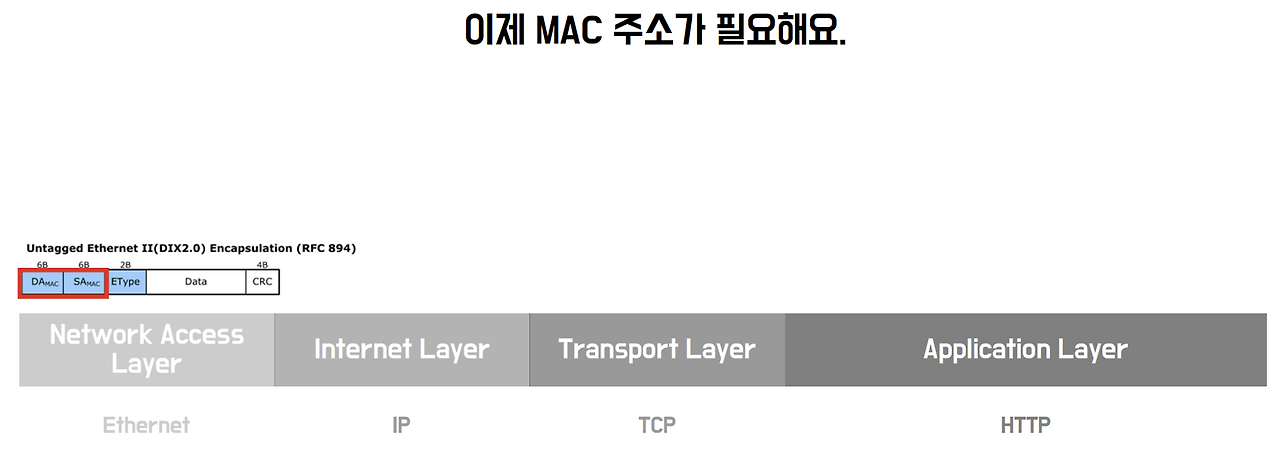

Ethernet 헤더에서 중요하게 볼 것은 SA(출발지 MAC 주소)와 DA(목적지 MAC 주소)이다. 여기서 목적지 MAC 주소는 구글의 MAC 주소가 아닌 물리적으로 연결된 패킷이 전달될 라우터(예를 들어, 공유기) 또는 게이트웨이의 MAC 주소를 의미한다. 따라서 라우터의 MAC 주소를 알아내기 위해, ARP 프로토콜을 사용한다.

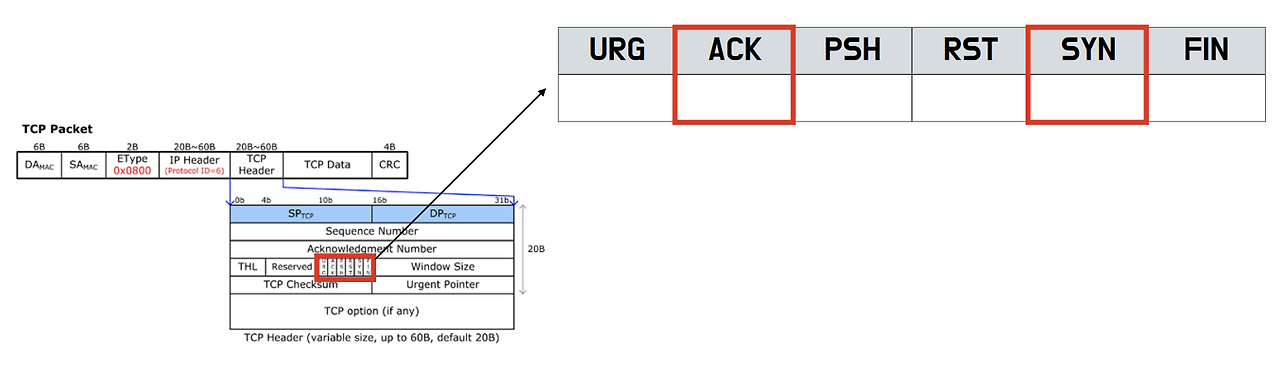

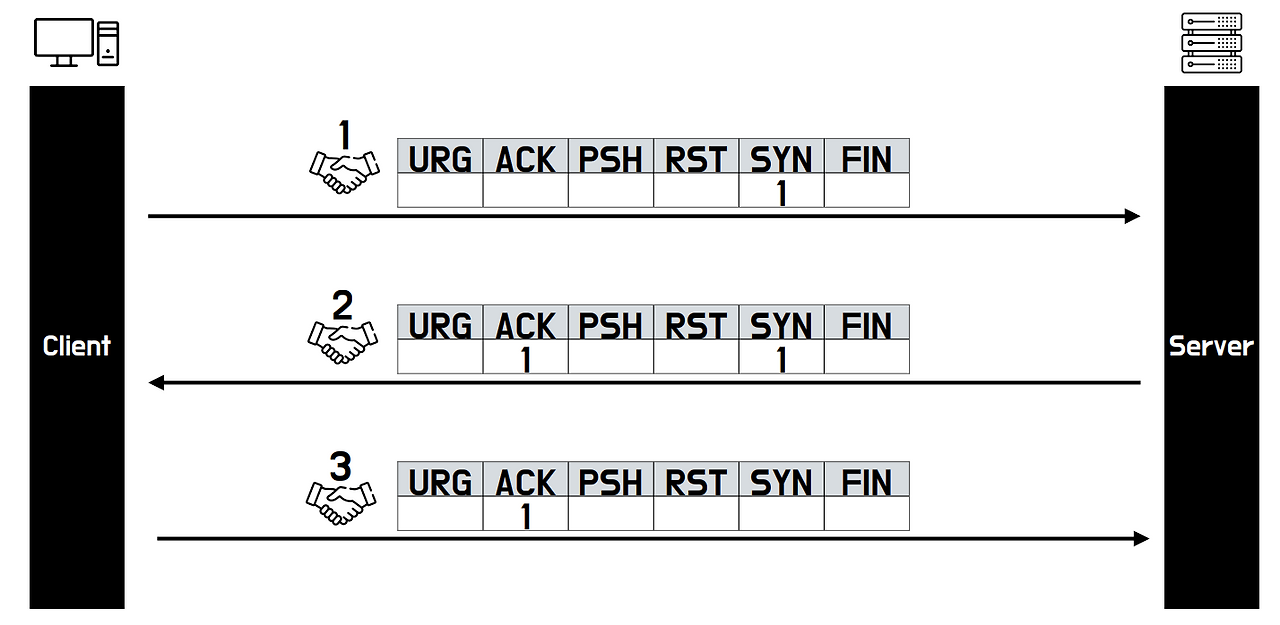

패킷을 전송하기 전, TCP는 연결지향형 프로토콜이기 때문에, 송신측과 수신측이 서로 연결되는 작업이 필요하다. 이 작업을 3 Way Handshaking이라고 한다. 3 Way Handshaking을 수행하기 위해서는 TCP 헤더에 표시한 플래그들이 사용되며, 이러한 플래그들은 컨트롤 비트라고 부른다. 3 Way Handshaking은 SYN(동기화)과 ACK(승인)로 진행된다.


  • 먼저 클라이언트는 서버에게 접속을 요청하는 SYN 패킷을 보낸다.
  • 서버는 SYN 패킷을 받고, 클라이언트에게 요청을 수락한다는 ACK와 SYN 플래그가 설정된 패킷을 보낸다.
  • 클라이언트는 다시 서버에게 ACK 패킷을 보낸다.
  • 이제 3 Way Handshaking으로 기기 간 연결이 성립되었으니, 데이터 통신이 가능해진다.

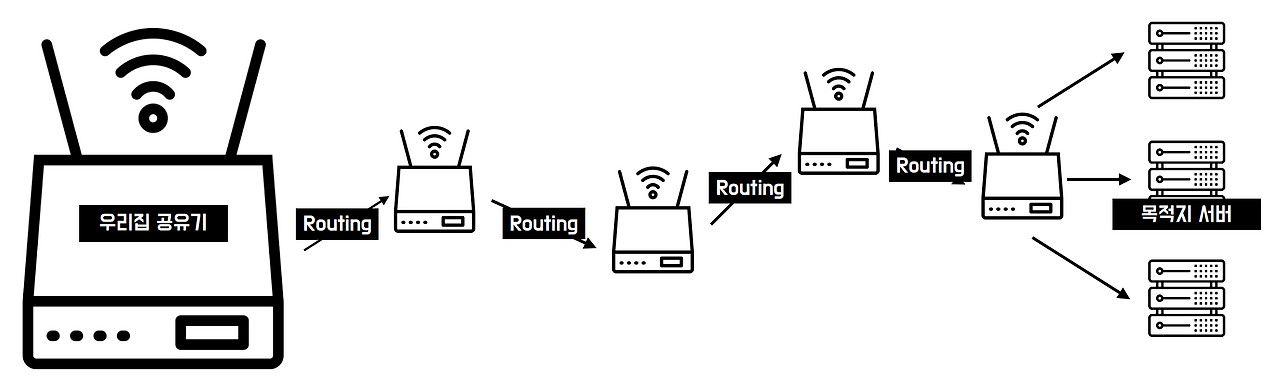

이제 라우팅을 통해 패킷을 목적지 서버에게 전송한다.

  • 패킷은 Network Access Layer의 MAC 주소와 Internet Layer의 IP 주소로 라우팅을 반복해 목적지 구글 서버까지 도착한다.
  • 구글 서버는 패킷을 받고 패킷 내부 Transport Layer의 목적지 포트 번호에 적힌 80을 본다.
  • 따라서 Transport Layer는 80번 포트를 사용하고 있는 Application Layer에 데이터를 전송한다.
  • 이후 Application Layer는 HTTP Request 데이터를 받아, "/"에 매핑된 GET 요청을 처리한다.
  • 이후 적절한 HTML을 클라이언트에게 응답한다.
  • 따라서 클라이언트는 라우팅을 통해 전달 받은 www.google.com 에 해당하는 HTML을 브라우저에게 띄운다.

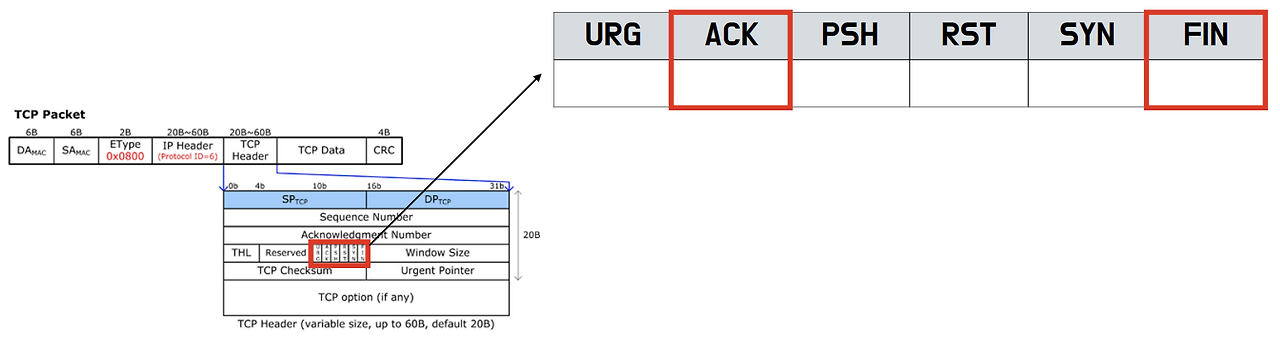

이제 HTTP 요청 및 응답 과정이 끝났으므로, 연결을 종료한다. 여기서도 TCP의 컨트롤 비트가 사용되며, 해당 단계에서는 ACK, FIN 플래그가 사용된다.

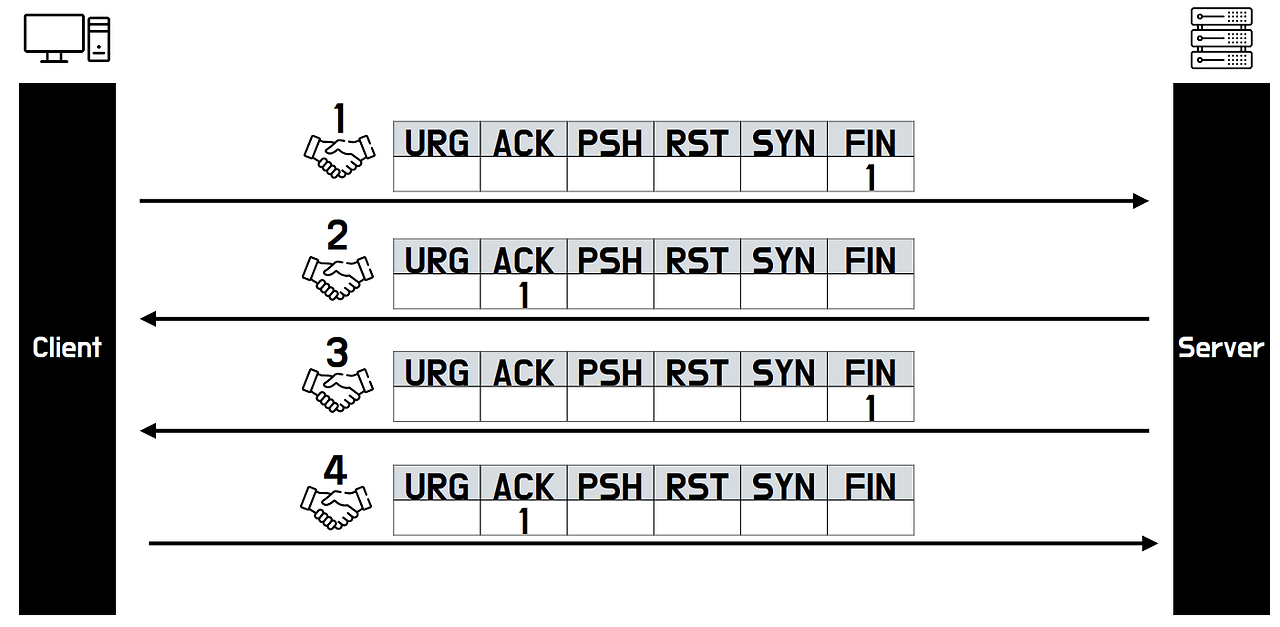

클라이언트와 서버의 연결 종료 작업을 4 Way Handshaking이라고 부르며 총 4 단계로 진행된다.

  1. 먼저 클라이언트는 서버에게 연결을 종료하겠다는 의미인 FIN 패킷을 전송한다.
  2. 서버는 클라이언트에게 ACK 패킷을 보내고, 클라이언트가 보냈던 요청들에 대해 마저 응답을 보낸다.
  3. 이후, 서버의 응답이 끝나면 클라이언트에게 FIN 패킷을 보낸다.
  4. 클라이언트는 서버의 통신 종료를 확인한 뒤, 서버에게 ACK 패킷을 전송하고 연결이 종료된다.

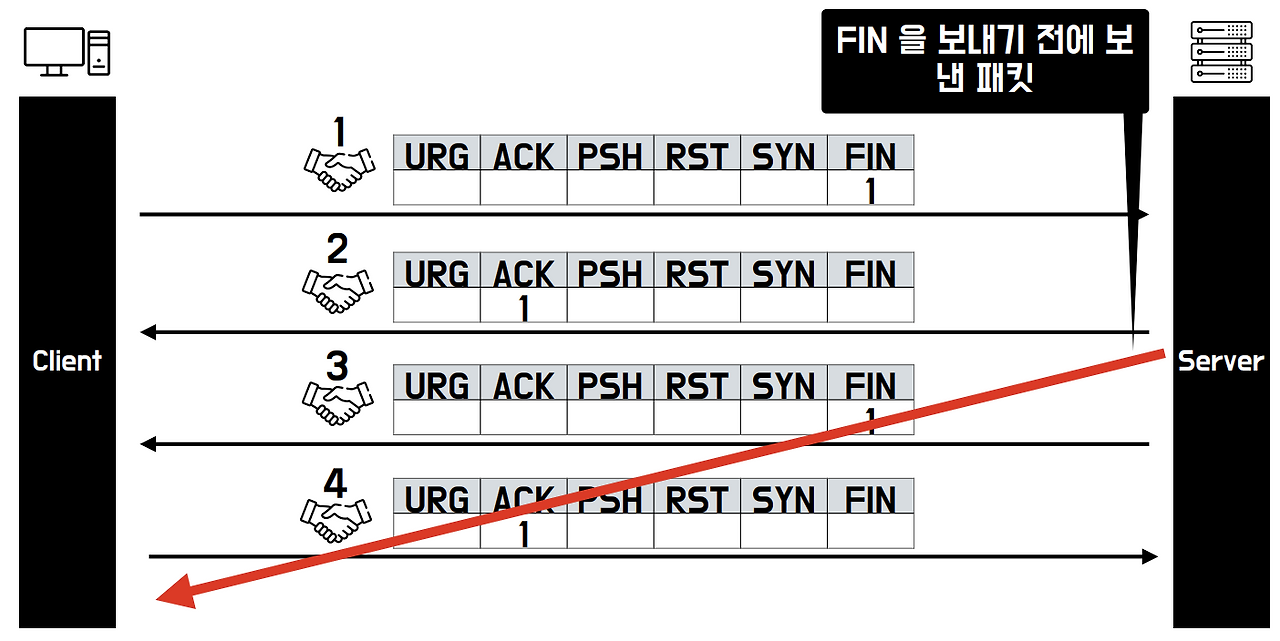

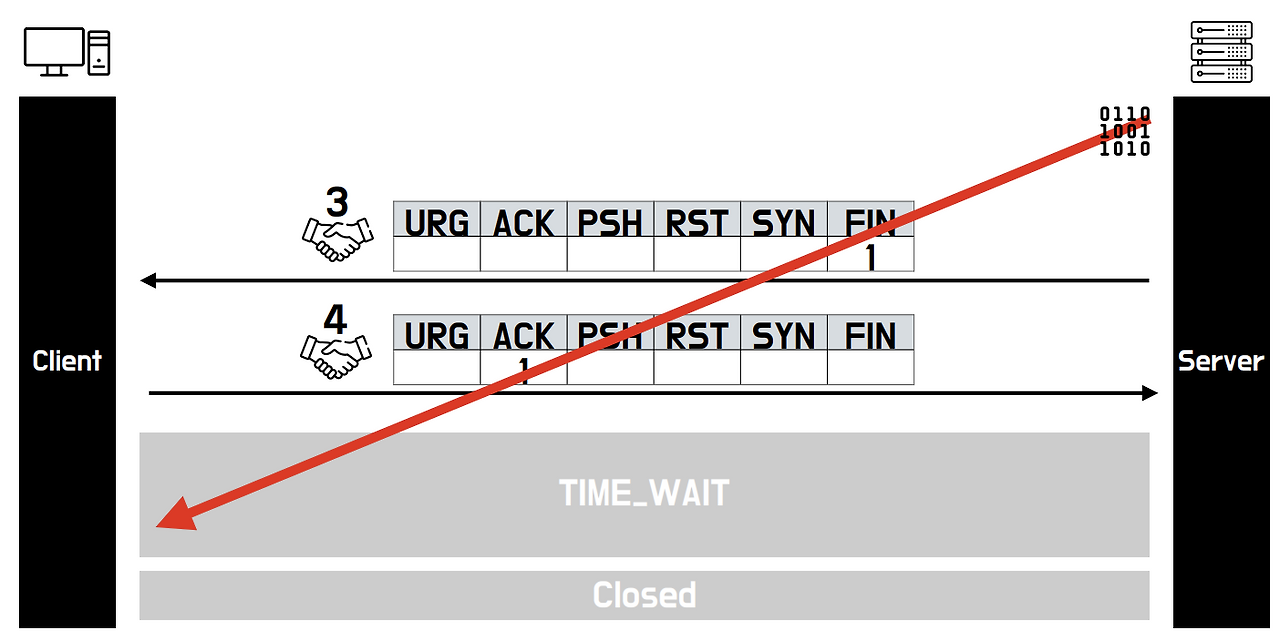

서버가 클라이언트에게 FIN을 보내는 과정에서 한가지 문제가 발생할 수 있다. 서버가 클라이언트에게 FIN을 보내기 전에 이전에 서버가 클라이언트에게 응답 했던 패킷이 FIN 보다 늦게 도착할 수 있다. 이렇게 되면 클라이언트가 서버의 응답 일부를 받지 못한다.

따라서 클라이언트는 서버로부터 FIN 패킷을 받고, ACK 패킷을 보낸 뒤에도 일정 시간동안 혹시나 아직 도착하지 않은 잉여 패킷을 기다린다.

이렇게 4 Way Handshaking 이후에도 소켓을 닫지 않고 잉여 패킷을 기다리는 상태를, TIME_WAIT이라고 한다.
